Фаворит-Премиум; Стенд для правки дисков Фаворит-Премиум

О товаре

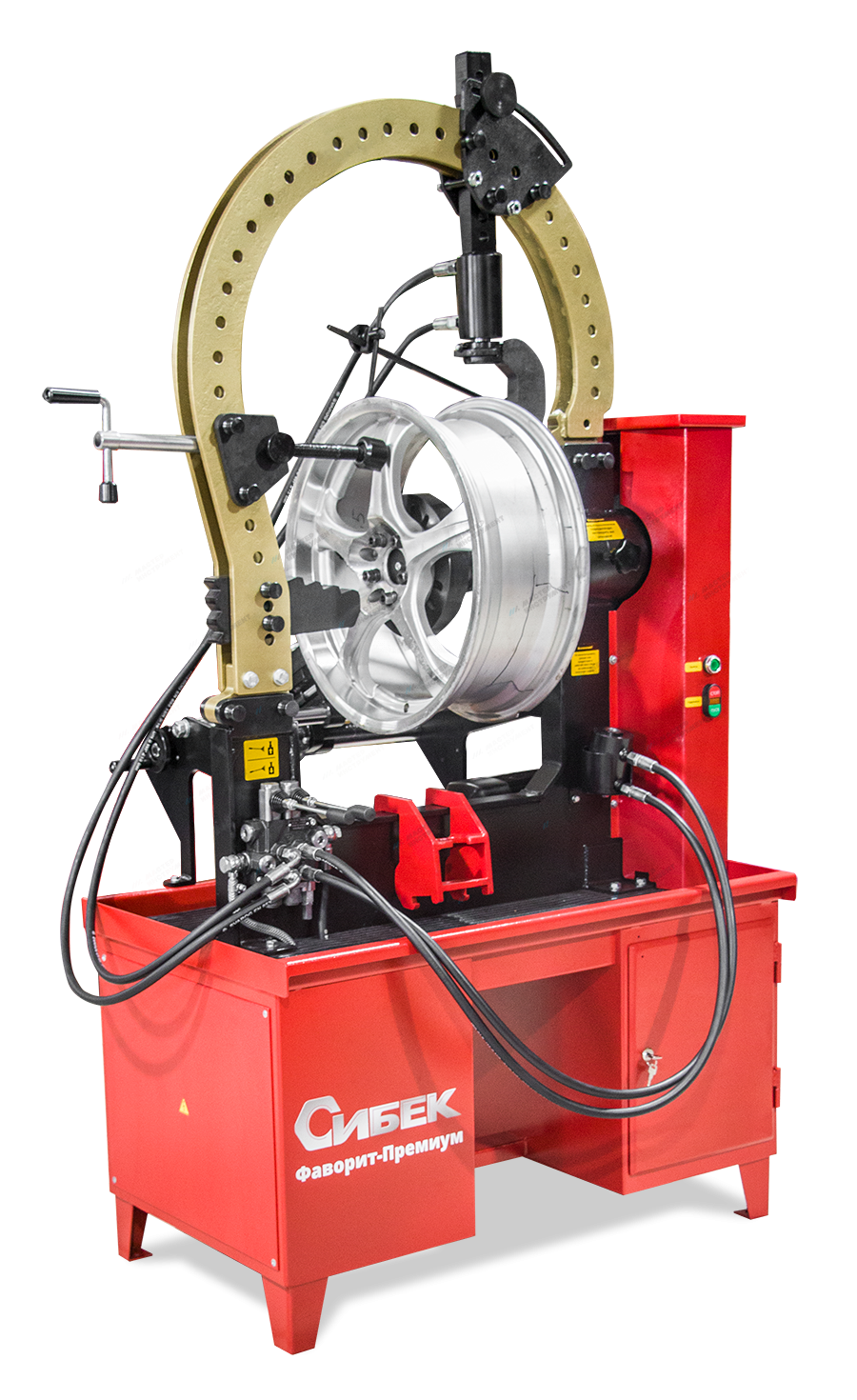

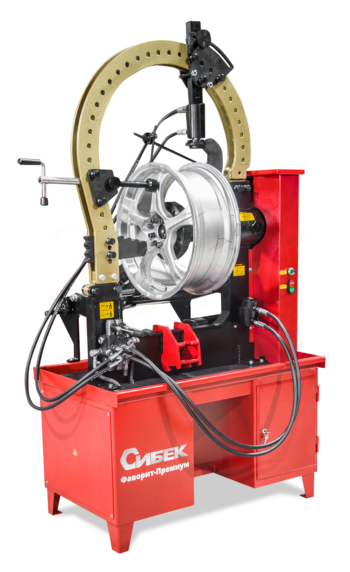

Стенд для правки дисков «Фаворит-Премиум» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой. Также стенд оборудован электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.

Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу.

Основные преимущества стенда:

— эргономичность, позволяющая сократить время ремонта и утомляемость оператора;

— множество аксессуаров и регулировок, позволяющих производить сложный ремонт;

— два гидроцилиндра, один из которых может фиксироваться в необходимом положении, позволяя работать «одной рукой», делая работу оператора безопасной;

– большое усилие в зоне правки;

– возможность правки больших дисков, диаметром до 26 дюймов.

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит- Премиум» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Премиум». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.

«Фаворит-Премиум» имеет две рабочие зоны:

— зона правки — в этой зоне производится основная работа по ремонту повреждений диска.

— зона финишной обработки — токарный модуль, предназначен для устранения мелких дефектов диска, образующихся в процессе основных ремонтных работ.

«Фаворит-Премиум» имеет дополнительные опции:

1. Специальный мост, заменяющий классические упоры. На мост устанавливается: два дополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор.

2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью одновременной работы, один из которых можно использовать как гидравлический упор, второй может фиксироваться в любом из доступных положений.

3. Винтовой упор для правки спиц и повреждений типа «восьмерка».

4. Токарный модуль, позволяющий производить точную финишную доводку диска.

Показать полностью
Скрыть
Характеристики

Диаметр посадочной полки устанавливаемого диска, дюймов
10-26

Ширина устанавливаемого диска, дюймов, не более
13

Напряжение питания, В
380±10%

Потребляемая мощность, кВт, не более
1,3

Рабочее давление в гидросистеме, кгс/кв.см
не менее 150

Максимальное выходное давление гидронасоса, кгс/см.кв.
250

Производительность гидронасоса, л/мин
1,35

Рабочий ход штока гидроцилиндра, мм
30

Максимальное усилие, развиваемое рабочим цилиндром, Н
50000

Степень защиты оболочки
IPX0

Класс защиты от поражения электрическим током
I

Число оборотов шпинделя, об/мин
120

Наличие привода вала шпинделя
+

Наличие токарного суппорта
+

Вес нетто,кг
332

Вес брутто, кг
377

Габаритные размеры min (ДхШхВ), мм
745х1030х1880

Габаритные размеры max (ДхШхВ), мм
935х1195х1990

Габаритные размеры в упаковке (ДхШхВ), мм, не более
850х1210×1555
